一、概述

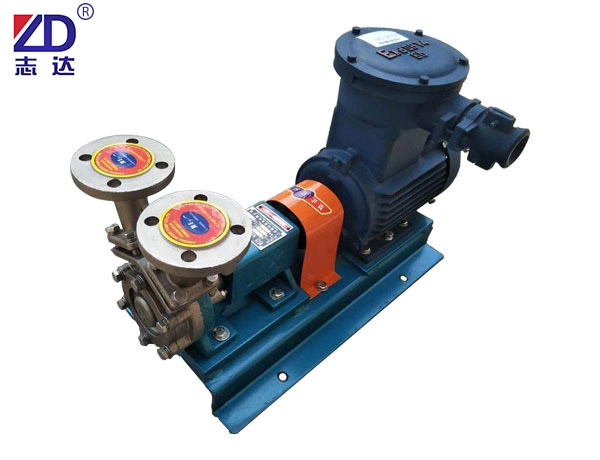

WB型旋渦泵用于輸送溫度從-20℃～80℃,粘度不大于5℃,無腐蝕性和具有腐蝕性的無固體顆粒的液體.WB型旋渦泵共有十種型號:具體如以下表格。皆為單級懸臂式旋渦泵。 WB型旋渦泵過流部分的材料為HT20-40、鋁鑄鐵和1Cr18Ni9Ti、1Cr18Ni12MoTi四種（分別用材料代號H、J、B和M表示）。 WB型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外，泵出廠時一律裝軟填料密封。如用戶需要其他形式的軸封，要在訂貨時說明。
二、用途
流量：Q 0.36～16.9m3/h 揚程：H 15～132m
三、型號意義
例如： 32WB-30 32----泵入口直徑 WB----表示旋渦泵 30----表示泵在設計點的揚程值為30米
四 、泵性能參數(shù)
| 型號 | 流量Q | 揚程H (m) | 轉速n (r/min) | 功率N(kw) | 效率 % | 允許吸上真空高度(m) | 葉輪直徑D (mm) |
| (m3/h) | 電機功率 | ||||||
| 20WB-20 | 0.36 | 28 | 2900 | 0.75 | 14 | 7 | 65 |
| 0.72 | 20 | 22 | 6.5 | ||||
| 0.9 | 15 | 21 | 6 | ||||
| 25WB-25 | 0.79 | 40 | 0.75 | 17 | 6.5 | 75 | |
| 1.44 | 25 | 26 | 6 | ||||
| 1.8 | 18 | 25 | 5.5 | ||||
| 32WB-30 | 1.73 | 52 | 1.5 | 23 | 6.5 | 85 | |
| 2.88 | 30 | 32 | 6 | ||||
| 3.6 | 20 | 31 | 5.5 | ||||
| 40WB-40 | 3.6 | 60 | 3 4 | 25 | 6 | 95 | |
| 5.4 | 40 | 34 | 5 | ||||
| 6.48 | 26 | 34 | 4 | ||||
| 50WB-45 | 6.12 | 66 | 5.5 | 26 | 5 | 105 | |
| 9 | 45 | 36 | 4 | ||||
| 10.8 | 28 | 35 | 3 | ||||
| 65WB-50 | 10.1 | 84 | 7.5 11 | 29 | 4.5 | 110 | |
| 14.4 | 50 | 39 | 3.5 | ||||
| 16.9 | 30 | 37 | 2.5 | ||||
| 20WB-65 | 0.36 | 80 | 2.2 | 7 | 6.5 | 105 | |
| 0.72 | 65 | 15 | 6 | ||||
| 0.9 | 50 | 15 | 5.5 | ||||
| 25WB-70 | 0.792 | 110 | 2.2 | 13 | 6 | 115 | |
| 1.44 | 70 | 22 | 5.5 | ||||
| 1.8 | 52 | 23 | 5 | ||||
| 32WB-75 | 1.73 | 115 | 3 4 | 23 | 5.5 | 115 | |
| 2.88 | 75 | 30 | 5 | ||||
| 3.6 | 53 | 30 | 4.5 | ||||
| 40WB-90 | 3.6 | 132 | 7.5 | 23 | 4.5 | 125 | |
| 5.4 | 90 | 33 | 3.5 | ||||
| 6.48 | 63 | 33 | 2.5 |
