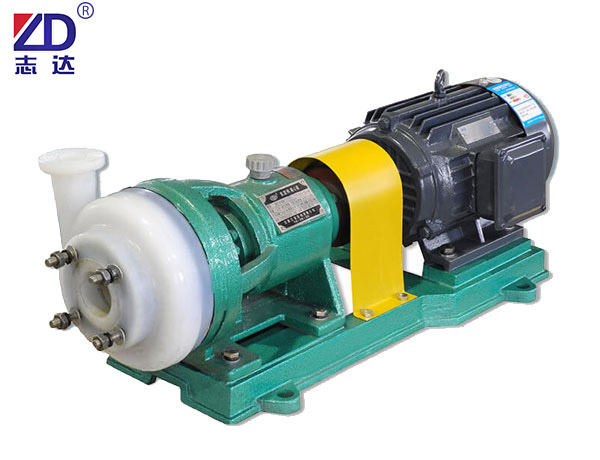

FSB氟塑料泵概述
FSB型氟塑料合金泵按國際標準尺寸設計，泵體采用金屬和聚全氟乙丙烯(F46)有機結合，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體電腦控溫燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、氧化劑等苛刻工況的強腐蝕性介質，是目前耐強腐蝕的材料之一。廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、電子元件、科研機構等行業。
氟塑料合金離心泵型號意義
50FSB-30DL
50代表吸入口直徑（mm）
FS代表與介質接觸部件材料為氟塑料
B代表單級單吸懸臂式離心泵
30代表揚程（m）
D代表短支架聯接式
L代表軸連式（帶底板）
氟塑料合金離心泵產品特點
FSB型氟塑料合金泵由泵體,葉輪,合蓋,密封件,支架,泵軸,連軸器,吊緊螺栓,螺母,底板等組成。
1、泵體：左右兩邊連接部門內埋鋼質法蘭圈各一只模壓制成塑料合金。其具有結構緊湊合理、耐強腐蝕、密封機能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修利便、流道光滑、效率高，節約能源等長處。
2、壓蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼圓加工后外包氟塑料高溫壓制成型，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質過流部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式單端面機械密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
FSB氟塑料合金泵性能參數表
規格型號 | 流量 | 揚程(m) | 吸入口徑(mm) | 吐出口徑(mm) | 功率(KW) | 轉速(r/min) | 吸上高度(m) | 效率% |
25FSB-10L | 1.5 | 10 | 25 | 20 | 2.2 | 2900 | 6 | 29 |
25FSB-18L | 3.6 | 18 | 25 | 20 | 2.2 | 2900 | 6 | 27 |
40FSB-15L | 10 | 15 | 40 | 32 | 3 | 2900 | 6 | 40 |
40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 6 | 42 |
40FSB-30L | 10 | 30 | 40 | 32 | 3 | 2900 | 6 | 38 |
40FSB-40L | 10 | 40 | 40 | 32 | 4 | 2900 | 5.5 | 35 |
40FSB-50L | 10 | 50 | 40 | 32 | 5.5 | 2900 | 5 | 33 |
50FSB-20L | 15 | 20 | 50 | 40 | 4 | 2900 | 6 | 51 |
50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 6 | 49 |
50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 6 | 44.5 |
50FSB-40L | 15 | 40 | 50 | 32 | 5.5 | 2900 | 5.5 | 35 |
50FSB-50L | 15 | 50 | 50 | 32 | 7.5 | 2900 | 5.5 | 33 |
65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 6 | 57 |
65FSB-40L | 29 | 40 | 65 | 40 | 7.5 | 2900 | 5.5 | 53 |
65FSB-50L | 29 | 50 | 65 | 40 | 11 | 2900 | 5.5 | 46 |
80FSB-20L | 50 | 20 | 80 | 65 | 7.5 | 2900 | 6 | 69 |
80FSB-30L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 5.5 | 64 |
80FSB-34L | 50 | 34 | 80 | 65 | 11 | 2900 | 5.5 | 64 |
80FSB-38L | 50 | 38 | 80 | 50 | 11 | 2900 | 5.5 | 60 |
80FSB-50L | 50 | 50 | 80 | 50 | 15 | 2900 | 6 | 53 |
80FSB-80L | 50 | 80 | 80 | 50 | 22 | 2900 | 5.5 | 36 |
100FSB-32L | 100 | 32 | 100 | 80 | 18.5 | 2900 | 5.5 | 70 |
100FSB-40L | 100 | 40 | 100 | 80 | 22 | 2900 | 5.5 | 70 |
100FSB-50L | 100 | 50 | 100 | 65 | 30 | 2900 | 5.5 | 62 |
125FSB-32L | 200 | 32 | 125 | 80 | 30 | 2900 | 5.5 | 72 |
125FSB-50L | 200 | 50 | 125 | 100 | 45 | 2900 | 5.5 | 64 |
150FSB-32L | 200 | 32 | 150 | 100 | 30 | 1450 | 6 | 77 |
150FSB-50L | 200 | 50 | 150 | 100 | 55 | 1450 | 5 | 75 |
200FSB-32L | 400 | 32 | 200 | 150 | 55 | 1450 | 3 | 81 |
200FSB-50L | 400 | 50 | 200 | 150 | 75 | 1450 | 3 | 79 |
我單位選用該材料出產的FSB、FSB-D系列氟塑料合金離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他強腐蝕性介質，因而廣泛合用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食物等行業 。此泵全部采用計算機設計和優化處理，公司擁有雄厚的技術支持、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

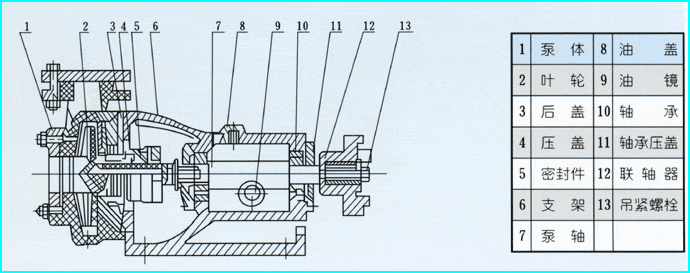

FSB型氟塑料合金泵結構圖
使用安裝與注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。
3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。
起動與停車
1．往水泵內注足液體（引液）。
2．檜査支架油室的油位是否在規定范圍內。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。力表指針指到需要的位置時，停止出水閥門大小的調整。
拆卸與安裝
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
